Visaptveroša automobiļu elektriskā sistēma

I. Produkta pārskats

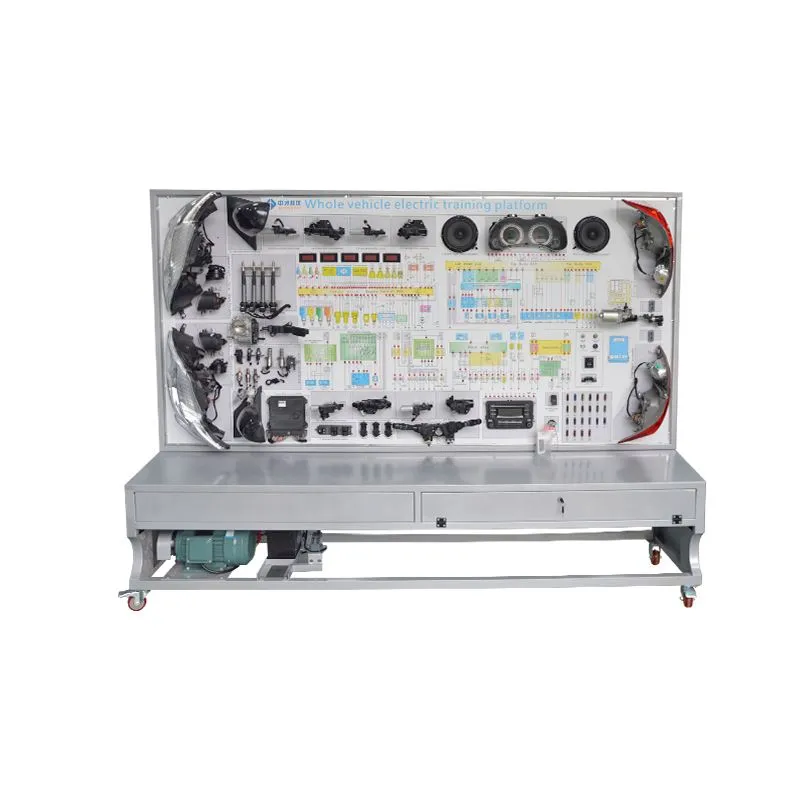

TheVisaptveroša automobiļu elektriskā sistēmaapmācības platforma ir balstīta uz reāliem automobiļu elektriskajiem komponentiem, demonstrējot dažādu automobiļu elektrisko sistēmu struktūru un darba procesus, tostarp dzinēja pretaizdzīšanas sistēmu, instrumentu sistēmu, apgaismojuma sistēmu, tīrītāju sistēmu, skaņas signālu sistēmu, aizdedzes sistēmu, elektrisko logu sistēmu, elektrisko durvju slēdzenes, audio sistēma, palaišanas sistēma un uzlādes sistēma. Tas ir piemērots skolām, lai mācītu teoriju un uzturēšanas apmācībuVisaptveroša automobiļu elektriskā sistēma.

II. Produkta īpašības

Reālas un funkcionējošas automobiļu elektriskās sistēmas, kas pilnībā demonstrē tās sastāvu un struktūruVisaptveroša automobiļu elektriskā sistēma.

Pievienojiet barošanas avotu un darbiniet dažādus elektriskos slēdžus un pogas uz mācību paneļa, lai demonstrētu automobiļu dzinēja elektroniskās vadības sistēmas, instrumentu sistēmas, apgaismojuma sistēmas, stikla tīrītāju sistēmas, skaņas signāla sistēmas, aizdedzes sistēmas, elektrisko logu sistēmas, durvju elektrisko slēdzeņu darba procesus. , audio sistēma, palaišanas sistēma un uzlādes sistēma.

Iekārtas panelis ir izgatavots no augstas kvalitātes alumīnija kompozītmateriāla, kas ir triecienizturīgs, piesārņojuma izturīgs, ugunsizturīgs un mitrumizturīgs. Virsma tiek apstrādāta ar īpašu smidzināšanas pārklājumu; panelis ir uzdrukāts ar krāsu shēmas shēmu, kas neizbalē. Studenti var intuitīvi salīdzināt shēmas shēmu ar faktiskajiem komponentiem, lai izprastu un analizētu katras automobiļu elektriskās sistēmas darbības principus.

Mācību panelis ir aprīkots ar noteikšanas spailēm, kas ļauj tieši mērīt elektriskos signālus no automobiļu elektrisko sistēmu ķēdes sastāvdaļām, piemēram, pretestības, sprieguma, strāvas un frekvences signālus.

Panelī ir iekļauta diagnostikas ligzda, ko var savienot ar īpašiem vai universāliem automobiļu dekodētājiem, lai veiktu ECU kodēšanas vaicājumus, nolasītu un notīrītu kļūdu kodus, nolasītu datu plūsmas, pārbaudītu komponentus, iestatītu parametrus, analizētu viļņu formu un noteiktu atslēgu saskaņošanu.

Panelim ir 1,5 mm auksti velmēta tērauda konstrukcija, kas nodrošina estētisku pievilcību; pamatne ir izgatavota no metināta tērauda, ​​ar smidzināšanas pārklājuma procesu un pašbloķējošiem ritentiņiem mobilitātei.

III. Tehniskās specifikācijas

Izmēri (aptuveni): 2400×700×1900mm (G×P×A);

Barošanas avots: Trīsfāzu četru vadu (vai trīsfāžu piecu vadu) 380V ±10%, 50Hz;

Darba spriegums: DC 12V;

Darba temperatūra: -40 grādi līdz +50 grādi ;

Trīsfāzu asinhronais motors;

Spriegums: AC 220V/380V;

Jauda: 2,2KW;

Ātrums: 1420 apgr/min;

Tērauda caurule: 40 × 40 × 3 mm;

Skapis: 1,5 mm auksti velmēta tērauda štancēta konstrukcija, ar apkopes durvīm aizmugurē;

Mobilie ritentiņi: 100×60 mm.

IV. Pamatkonfigurācija (vienai vienībai)

IV. Piesardzības pasākumi, rīkojoties ar aprīkojumu

Transportēšanas laikā izvairieties no aprīkojuma pārvietošanas vienatnē. Lielākā daļa mūsu produktu ir aprīkoti ar mobilajiem ritentiņiem, un aprīkojums parasti ir liels un smags.

Automobiļu apmācības palīglīdzekļiem bieži ir neregulāras formas. Pirms izstrādājuma pārvietošanas pārbaudiet, vai nav izvirzīti priekšmeti, piemēram, naglas vai asas malas, lai izvairītos no savainojumiem. Ja apstākļi atļauj, apsveriet iespēju valkāt aizsargcimdus un apavus.

Nepārvietojiet aprīkojumu ātri pa jebkuru reljefu, jo tas var izraisīt kontroles zaudēšanu un nopietnus drošības negadījumus, kā arī būtisku aprīkojuma bojājumu.

Esiet īpaši uzmanīgs, pārvietojot aprīkojumu virs darbagaldiem, rampām, kāpnēm un citām slidenām vietām. Pārvadājot aprīkojumu caur durvīm, pārliecinieties, ka durvju platums ir pietiekams, lai nesavainotos pirksti.

Izvēloties izvietošanas zonu, izvēlieties līdzenu, vēdināmu telpu ar nojumēm un ugunsdrošības piekļuvi. Kad apstāšanās pozīcija ir apstiprināta, iedarbiniet pārvietojamo riteņu bremzes vai nobloķējiet tos ar cietu priekšmetu, lai novērstu ripošanu. Lielākā daļa mūsu produktu ir jānovieto horizontāli, lai darbotos droši un pareizi.

Padoms:Kad vien iespējams, izmantojiet mehānisku apstrādi.

V. Uzstādīšanas un atkļūdošanas piesardzības pasākumi

Neprofesionāļiem ir aizliegts uzstādīt vai atkļūdot aprīkojumu. Profesionāļiem pirms uzstādīšanas ir rūpīgi jāizprot ierīces funkcijas un aizliegumi, un, ja nepieciešams, viņi var sazināties ar ražotāju, lai saņemtu tehnisko palīdzību.

Pārliecinieties, ka aprīkojums ir stingri uzstādīts, lai novērstu to komponentu krišanu un savainojumu rašanos.

Ja izstrādājums izmanto 220V/380V barošanas avotu, strāvas kabelis ir jāuzstāda kvalificētam elektriķim. Darbības laikā ievērojiet drošu attālumu no šī strāvas avota, lai izvairītos no elektriskās strāvas trieciena.

Šī aprīkojuma neatļautas modifikācijas ir aizliegtas.

VI. Lietošanas piesardzības pasākumi

Iekārtas jāizmanto labi vēdināmā, sausā vidē. Iepazīstieties ar ugunsdzēšamo aparātu izvietojumu un lietošanu praktisko mācību telpā.

Instruktoriem ir jāpiedalās mūsu pēcpārdošanas servisa apmācībās pirms iekārtu lietošanas, lai apgūtu darbības pamatmetodes un principus, kā arī jāvada skolēni izglītojošās aktivitātēs. Skolēniem nav atļauts vieni paši darboties ar aprīkojumu.

Pirms iekārtas lietošanas pārbaudiet strāvas savienojumus un notīriet visus netīrumus no mācību moduļiem, piemēram, demontāžas instrumentiem un mērierīcēm.

Pārbaudiet katra moduļa nodilumu. Ja kādas sastāvdaļas ir bojātas, veiciet apkopi vai nomainiet tās. Apkopi nedrīkst veikt, kamēr iekārta ir ieslēgta.

Ievērojiet apmācību zonas noteikumus un klausieties instruktora noteikumus. Negadījuma gadījumā esiet mierīgs, ja iespējams, atvienojiet strāvu un nekavējoties informējiet instruktoru, lai viņš evakuētu zonu.

Normālas darbības laikā vienmēr ievērojiet augstu temperatūru, spiedienu un ātrumu, lai izvairītos no savainojumiem un aprīkojuma bojājumiem. Iekārtai ir sildelementi, un darbības laikā tiem ir aizliegts pieskarties.

Noteikšanas spailes vai paralēlie savienotāji mācību panelī ir tieši savienoti ar vadības sistēmām, sensoriem un izpildmehānismiem tikai testēšanai. Lūdzu, veiciet pārbaudes saskaņā ar instruktora norādījumiem. Vienkāršu testa spuldžu (tikai parastās spuldzes), vadu vai vadošu metālu izmantošana spaiļu pievienošanai ir stingri aizliegta, jo tas var izraisīt īssavienojumus, kļūdainus signālus un potenciāli izraisīt aprīkojuma bojājumus un drošības negadījumus.

Pēc apmācības izslēdziet galveno strāvas padevi un pārliecinieties, ka aprīkojums ir aizsargāts no ūdens un putekļiem.

Regulāri veiciet aprīkojuma apkopi, tostarp nomainiet antifrīzu, transmisijas eļļu, bremžu šķidrumu utt.

Iekārtas tuvumā ir aizliegts smēķēt un veikt citas bīstamas darbības, piemēram, ar atklātu liesmu.

VI. Pēcpārdošanas servisa filozofija:

Diena, kad produkts tiek nodots lietošanā, ir mūsu patiesais pārbaudījums. Mēs nekad nevaram attaisnot savus trūkumus; problēmu risināšana ir mūsu vienīgā iespēja. Nodrošināt jums patiesu pakalpojumu ir mūsu mūžīgā apņemšanās.

VII. Pēcpārdošanas apkalpošanas process:

Jūs, klients, nosūtīsit mums e-pastu, kurā būs norādītas jūsu pēcpārdošanas vajadzības.

Saņemot jūsu e-pasta ziņojumu, mēs nekavējoties atbildēsim un centīsimies pēc iespējas ātrāk atrisināt problēmu.

Mēs veicam regulāras pēcpārbaudes un izsekojam servisu, vienmēr uzraugot jūsu lietojumu un sniedzot savlaicīgu palīdzību.

Piezīme:Gaidīsim jūsu zvanus jebkurā laikā!
